board - Platine
Übertrager 1:3 - Conrad - Art.Nr.: 516228
Übertrager 1:1 - Conrad - Art.Nr.: 516201
Reed Relais 5VDC Conrad - Art.Nr.: 504513
Kunststoff-Gehäuse Conrad - ABS -Art.Nr.: 522147
| Projekte | |||
|---|---|---|---|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| PSK - Interface Eigenbau | |||

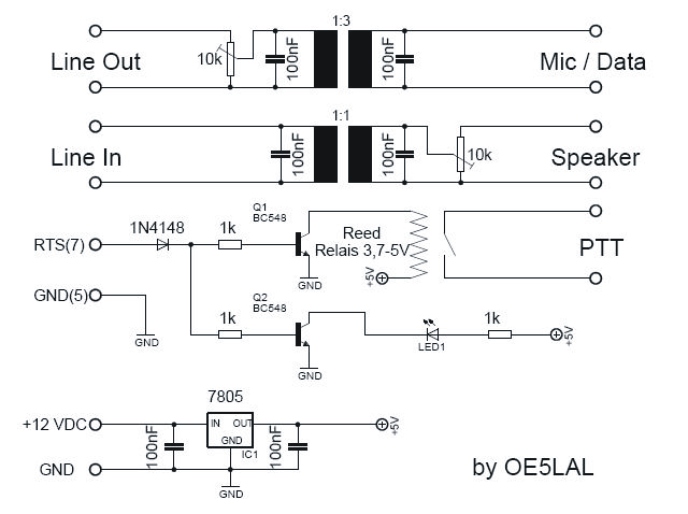

| schematic - Schaltplan | |||
|
|||

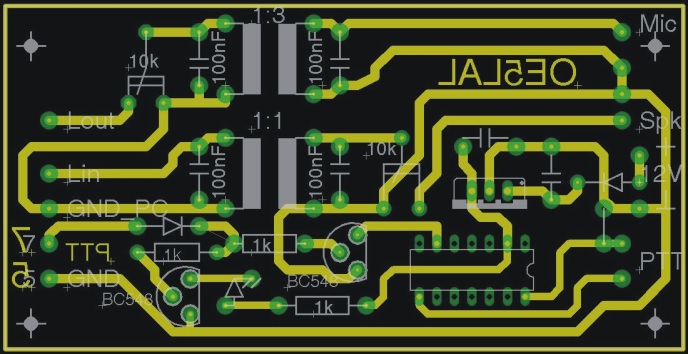

board - Platine |
|||
|
|||
| Bauteile | |||
Übertrager 1:3 - Conrad - Art.Nr.: 516228 Übertrager 1:1 - Conrad - Art.Nr.: 516201 Reed Relais 5VDC Conrad - Art.Nr.: 504513 Kunststoff-Gehäuse Conrad - ABS -Art.Nr.: 522147 |
|||

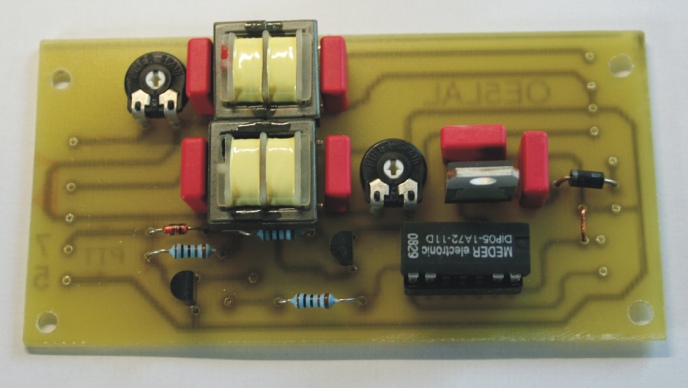

| Platine Bestückungsseite | |||
|
|||

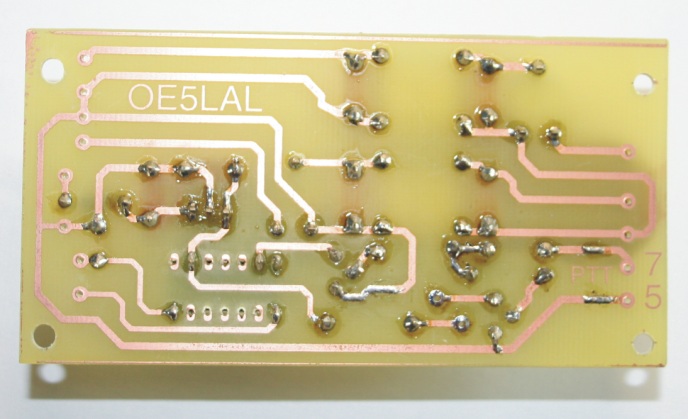

| Platine Lötseite | |||
|
|||
| a | |||
|
|||
