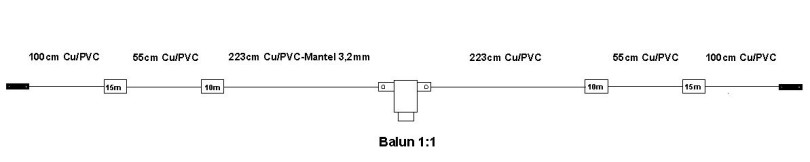

Eigenbau Sperrkreis-Dipol für 10-15-20m Länge ca. 8m

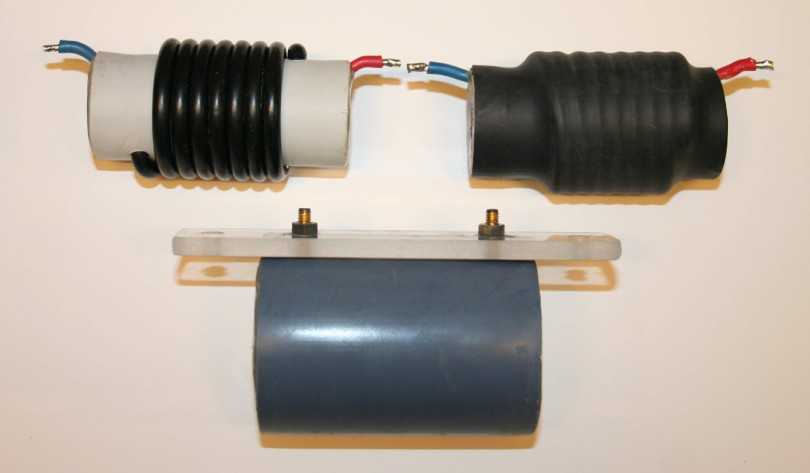

Fertigung eines 20m Sperrkreis (Trap)

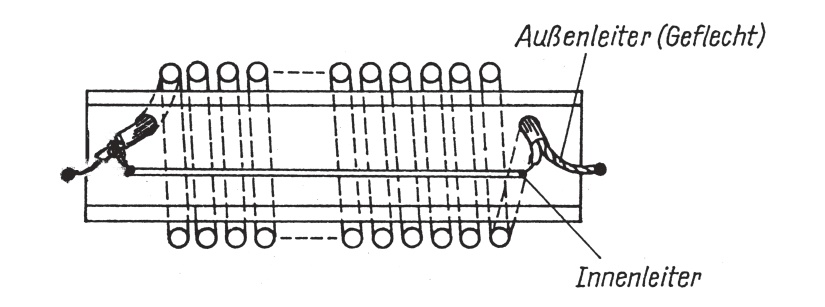

Das Innenrohr ist ein EVILON Rohr 32mm, berechnet wird die Windungszahl mit COAXIAL TRAP DESIGN (Trap.exe)von VE6YP, Tony Field.

COAXIAL TRAP DESIGN für verschiedene Sperrkreise mit RG58 C/U

coaxial trap design software

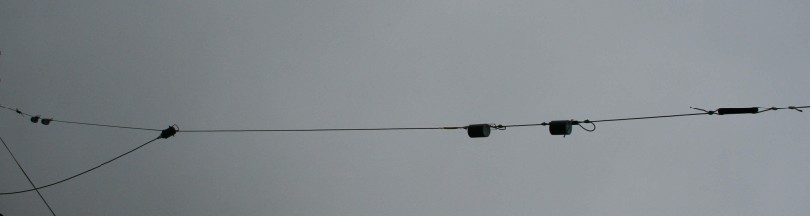

diese Antenne verwende ich in einer Höhe von ca. 5m.

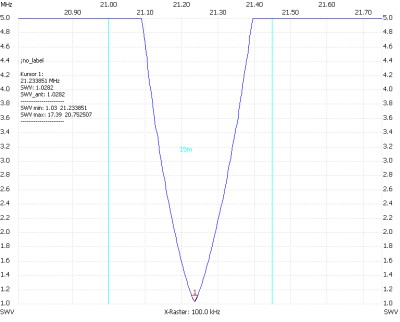

_Test eines Sperrkreises für das 15m Band mit dem FA-NWT.
